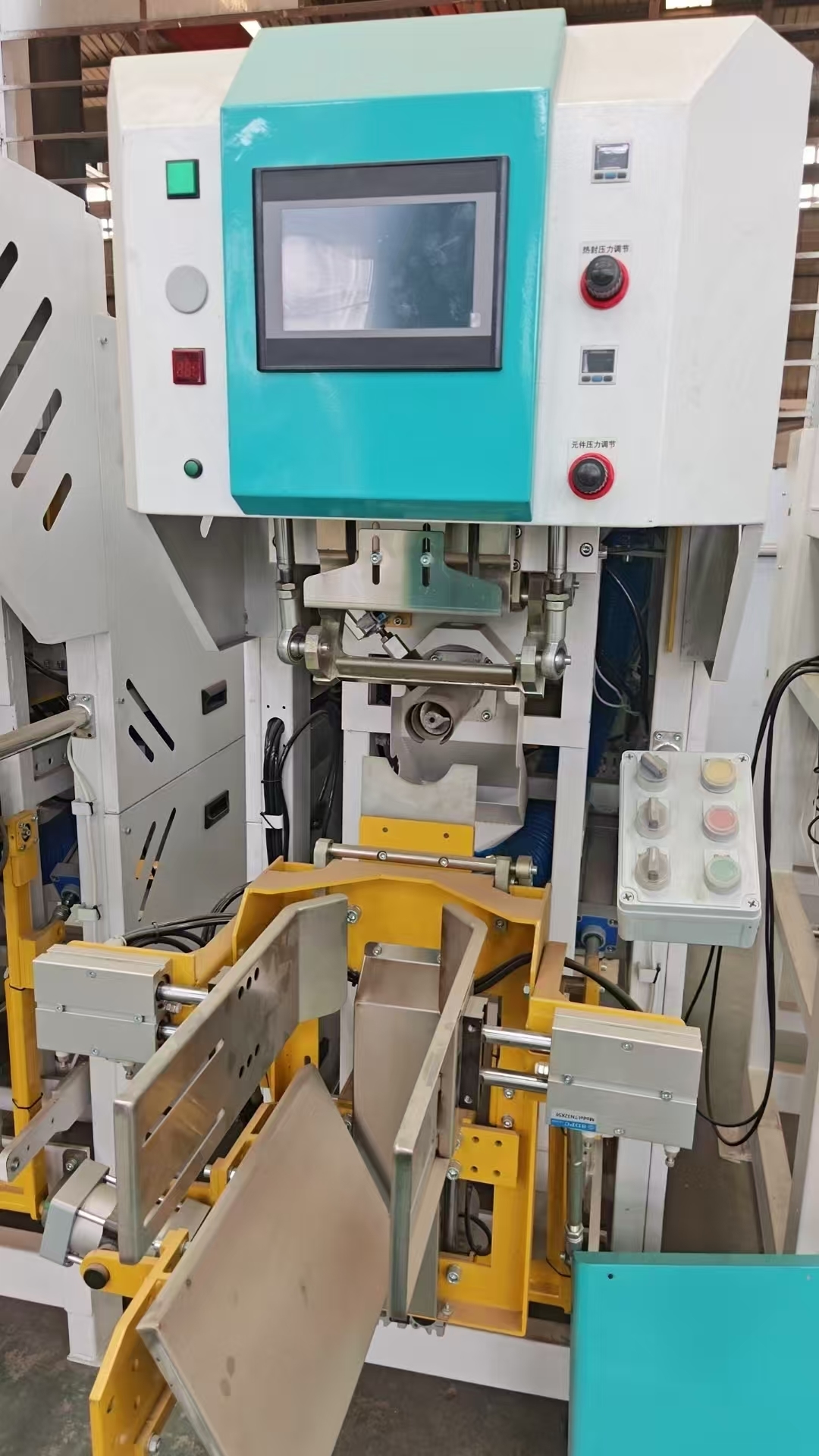

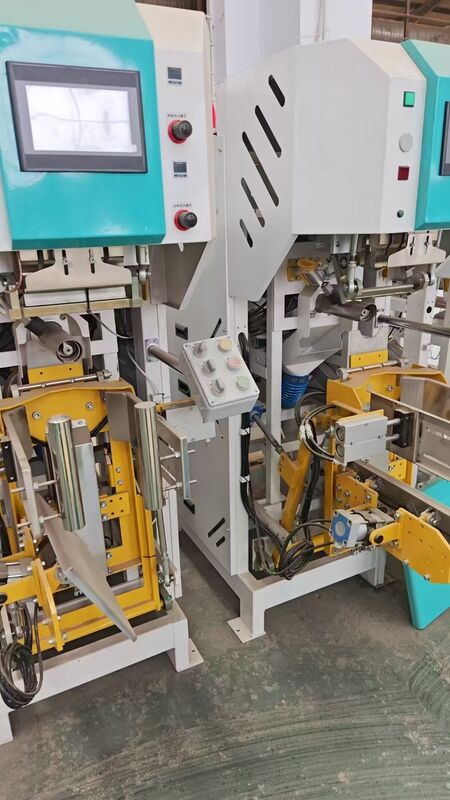

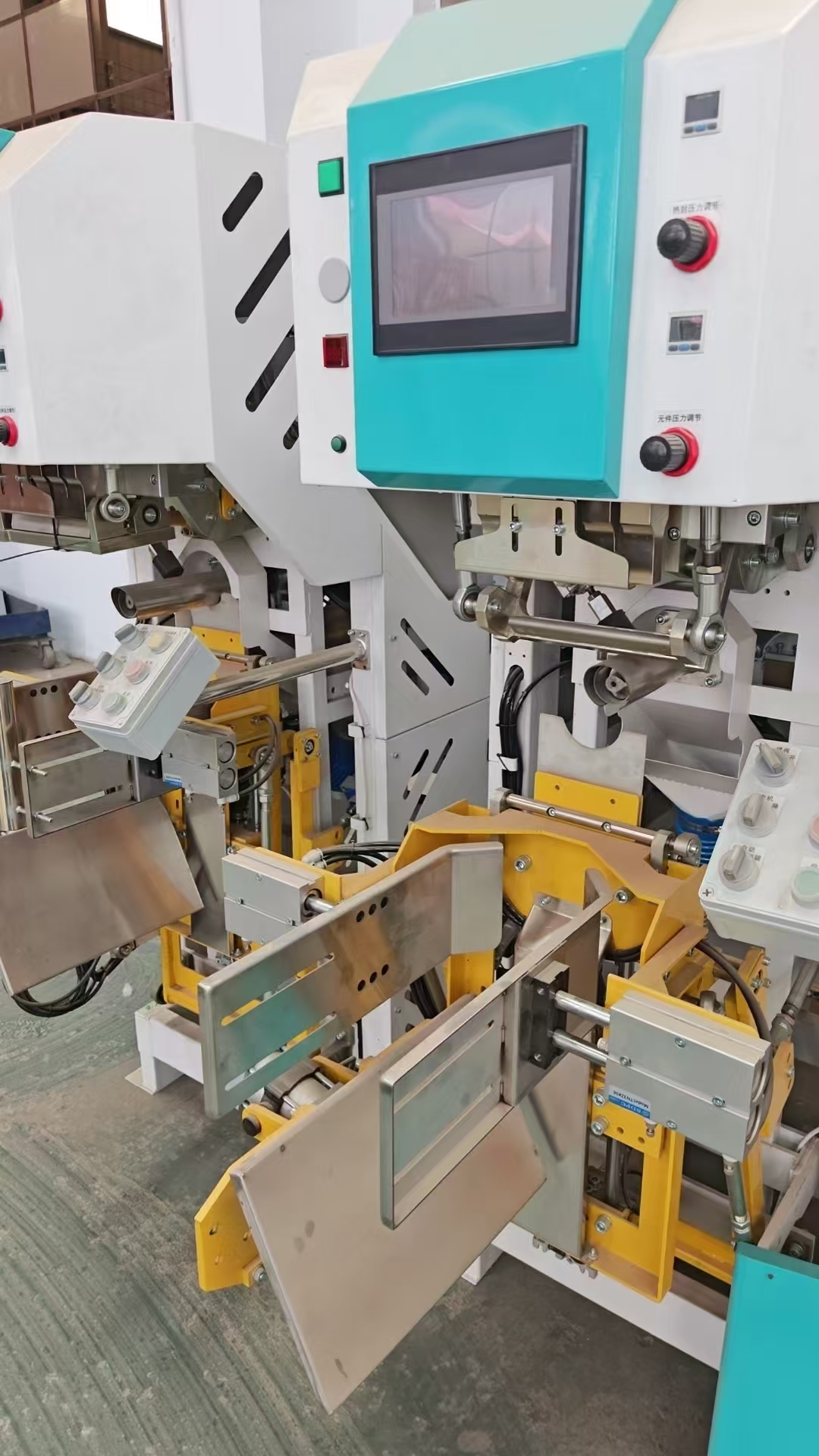

Llenador de válvula de barrena, empacador de válvula, empacador de barrena, llenador de bolsas con válvula de barrena con sellado ultrasónico

Descripción de producto

Introducción

Uncon un contenido de nitrógeno superior o igual a 10%, pero no superior a 50% en pesoes una máquina de embalaje especializada utilizada principalmente para llenar y sellar polvos finos (como productos farmacéuticos, químicos o alimenticios) en bolsas de tipo válvula.Dosificación de las augas de precisión,tecnología de bolsas de válvulas, ysellado por ultrasonidospara un proceso de envasado limpio, eficiente y libre de polvo.

Cómo funciona

1. Colocación de las bolsas:Un operador o robot coloca un vacíobolsas de válvulasLa bolsa está sujetada de forma hermética.

2. Ciclo de llenado del auger:

   • Un tornillo helicoidal giratorio (la aguja) dentro de un tubo extrae el producto de la tolva.

   • El producto se transporta con precisión por el tubo de llenado y a través de la válvula de la bolsa en la bolsa.

   • Control del polvo:Durante el llenado, el aire desplazado de la bolsa se ventila de nuevo a través de los puertos de recuperación de polvo del sistema, creando un circuito cerrado y libre de polvo.

   • Modos de llenado:

     • Gravimetría:La cabeza de llenado está montada en una celda de carga, el auger se alimenta rápidamente y luego disminuye la velocidad hasta alcanzar el peso objetivo.

     • El volumen:El sistema distribuye un volumen preestablecido por rotación de la auge.

3. Selección por ultrasonido:

   • La bolsa llena se transporta a la estación de sellado.

   • Un cuerno ultrasónico presiona contra la válvula termoplástica.

   • Las vibraciones de alta frecuencia crean calor de fricción, derritiendo las capas internas de la válvula y fusionándolas en un sello hermético permanente en menos de un segundo.

Las aplicaciones deel airerelleno de bolsas de válvula

• Polvos farmacéuticos
• Aditivos químicos
• Especias y polvos alimenticios
• Materiales de construcción (por ejemplo, cemento, lechado)
• Polvos cosméticos

Parámetros técnicos

Capacidad de embalaje: 2-3 bolsas / min (Nota: la velocidad de embalaje de diferentes materiales es diferente)

Rango de peso: entre 10 y 25 kg por bolsa

Precisión:+/-150 g/bolsa

Método de alimentación:alimentación por tornillo

Tipo de bolsa: bolsa de válvula

Tamaño de la bolsa: informado por el comprador

Fuente de alimentación de trabajo: 380V,50Hz,3p o personalización

Fuente de gas de trabajo: presión de aire ≥ 0,5-07Mpa

Consumo de aire 0,2 m3/min

Configuración y especificaciones principales:

Celular de carga: TIANGUANG

PLC: ZHOUJI

Pantalla táctil:MGCS

Servo motor:EURA

Válvula de solenoide:AIRTAC

Sellado térmico por ultrasonidos

Transportador de tornillo con trampolín de alimentación y mezclador de cinta espiral

El transportador de tornillo es de Φ165X3500mm, que alimenta el material a la mezcladora. La hoja de cinta de tornillo exterior e interior accionada por un eje giratorio de alta velocidad, mezcla el material en máximo,La lámina de la cinta de tornillo interior forzó el material a los lados.En el mismo tiempo, algunos materiales impulsados por la cinta de tornillo hacen el movimiento radial, para formar la mezcla convectiva,El tiempo de mezcla: 10-15 min/ lote

Silos de almacenamiento

El silo de almacenamiento es de 1,5 m3, almacena el material terminado y prepara para la máquina de embalaje, lo que mejora enormemente la eficiencia.

Máquina de embalaje

Tipo de válvula planta automática de mortero seco. 15-50kg / bolsa ajustable, la velocidad de embalaje es de 5-6s / bolsa. Velocidad de embalaje rápida, alta precisión de pesaje, alto grado de automatización y operación simple.

Compresor de aire

0.12m3, equilibrar la presión del aire, proporcionar una fuente de aire para la máquina de embalaje para el embalaje rápido y el arco roto de la tolva del producto acabado.
